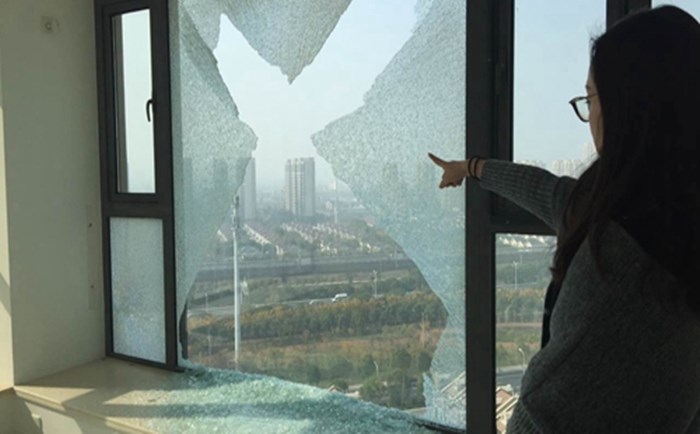

生活中少不了使用鋼化玻璃，總有一種產(chǎn)品是鋼化玻璃材質(zhì)的，有時(shí)候在也會聽到新聞?wù)f鋼化玻璃發(fā)生自爆，鋼化玻璃是有一定的自爆率，但是幾率只有千分之三，一般鋼化玻璃在出廠時(shí)都會經(jīng)過檢測，市面上很少會有發(fā)生自爆的。玻璃因其獨(dú)特的化學(xué)和物理特性，玻璃產(chǎn)生自爆也是難以完全避免。那究其具體原因是什么呢？

?

鋼化玻璃自爆的原因很多，簡單地歸納以下幾種：

一、玻璃質(zhì)量缺點(diǎn)的影響

玻璃中有結(jié)石、雜質(zhì)，氣泡：玻璃中有雜質(zhì)是鋼化玻璃的薄弱點(diǎn)，也是應(yīng)力集中處。特別是結(jié)石若處在鋼化玻璃的張應(yīng)力區(qū)是導(dǎo)致炸裂的重要因素。結(jié)石存在于玻璃中，與玻璃體有著不同的膨脹系數(shù)。玻璃鋼化后結(jié)石周圍裂紋區(qū)域的應(yīng)力集中成倍地增加。當(dāng)結(jié)石膨脹系數(shù)小于玻璃，結(jié)石周圍的切向應(yīng)力處于受拉狀態(tài)。伴隨結(jié)石而存在的裂紋擴(kuò)展較易發(fā)生。

?

二、玻璃中含有硫化鎳結(jié)晶物

硫化鎳夾雜物一般以結(jié)晶的小球體存在，直徑在0.1—2㎜。外表呈金屬狀，這些雜夾物是Ni3S2，Ni7S6和Ni—XS，其中X=0—0。07。只有Ni1—XS相是造成鋼化玻璃自發(fā)炸碎的主要原因。如果這些雜物在鋼化玻璃受張應(yīng)力的內(nèi)部，則體積膨脹會引起自發(fā)炸裂。

?

三、鋼化玻璃中應(yīng)力分布不均勻、偏移

玻璃在加熱或冷卻時(shí)沿玻璃厚度方向產(chǎn)生的溫度梯度不均勻、不對稱。使鋼化制品有爆開的趨向，有的在激冷時(shí)就產(chǎn)生“風(fēng)爆”。如果張應(yīng)力區(qū)偏移到制品的某一邊或者偏移到表面則鋼化玻璃形成爆開。

?

四、鋼化程度的影響，實(shí)驗(yàn)證明，當(dāng)鋼化程度提高到1級/cm時(shí)爆開數(shù)達(dá)20%~25%。由此可見應(yīng)力越大鋼化程度越高，爆開量也越大。
